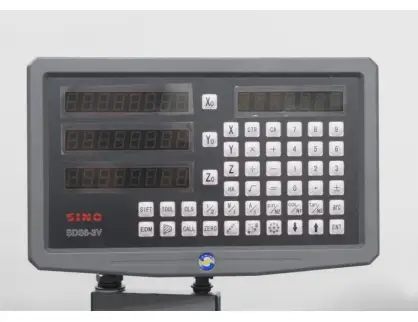

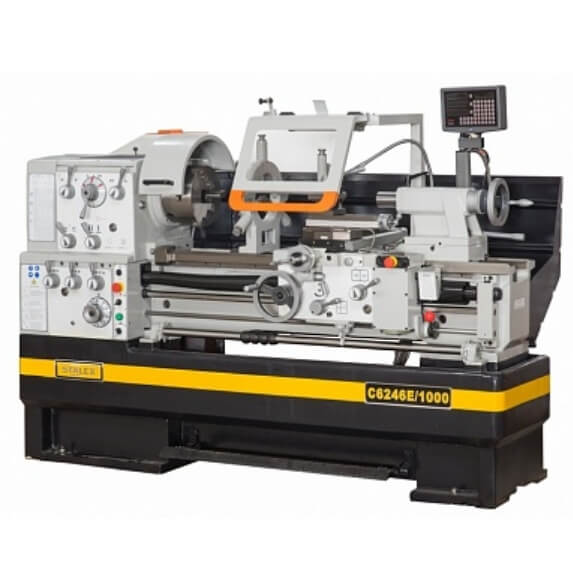

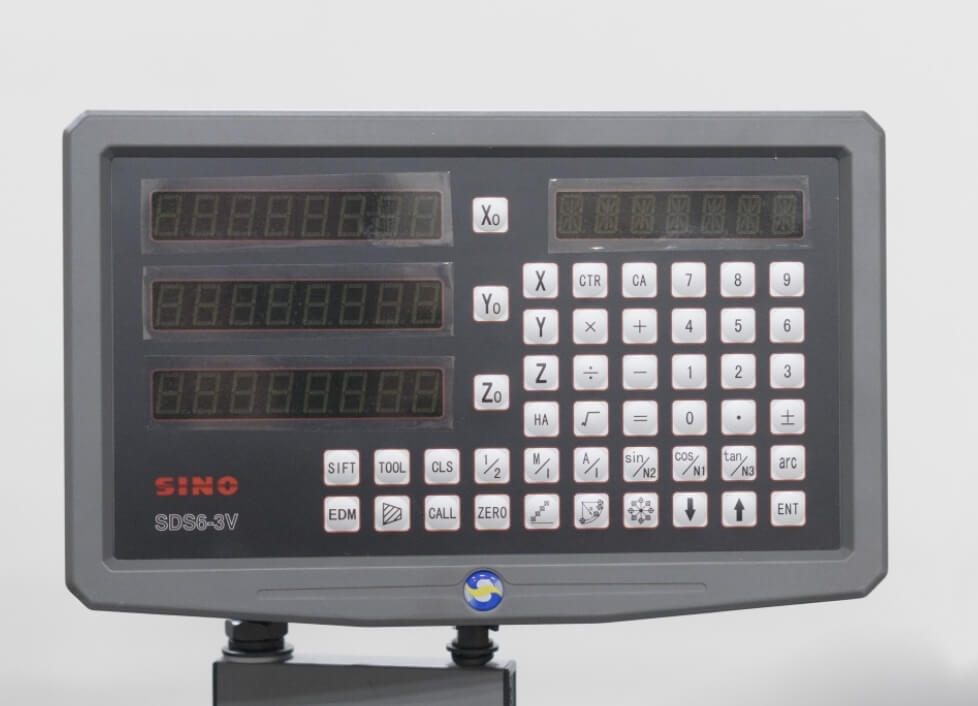

Станок токарно-винторезный STALEX УЦИ C6246E/1000
Характеристики
Мощность, кВт : 5.5
Максимальный диаметр обработки над станиной, мм : 460
Максимальный диаметр обработки над суппортом, мм : 270
Длина выемки (ГАП), мм : 165
Расстояние между направляющими, мм : 300
Расстояние между центрами, мм : 1000
Отверстие шпинделя, мм : 80
Конус шпинделя : MT7
Получите индивидуальное коммерческое предложение
Подберем оборудование под ваши задачи. Большой опыт работы с бюджетными организациями. Официальный авторизованный дилер завода.
Станок токарно-винторезный STALEX УЦИ C6246E/1000 предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности:

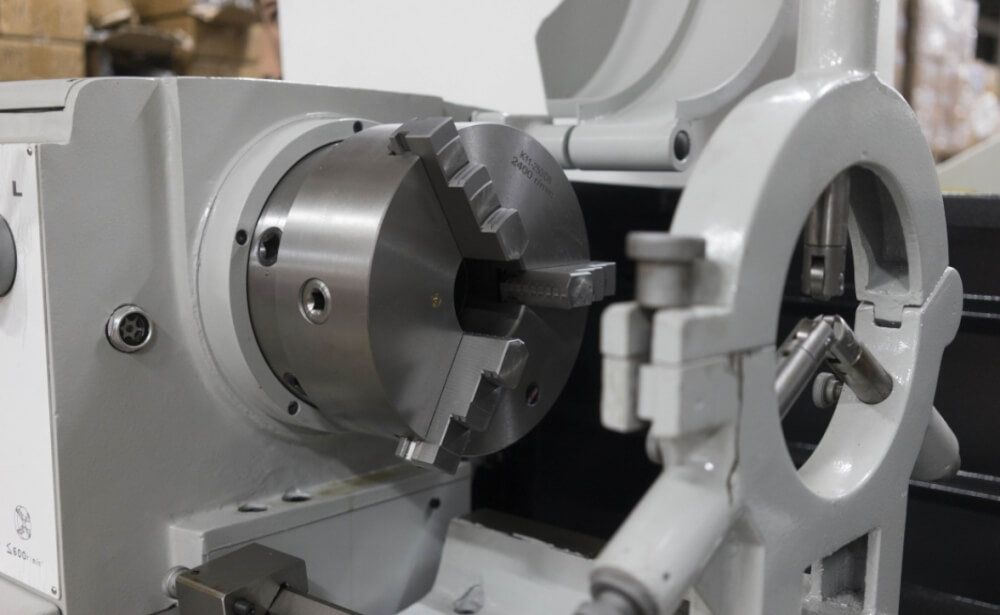

- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.

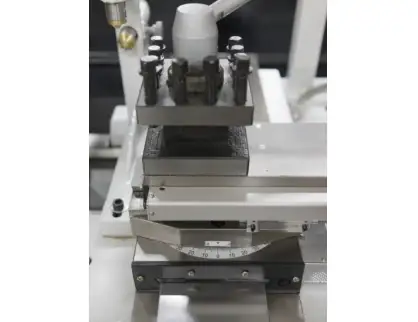

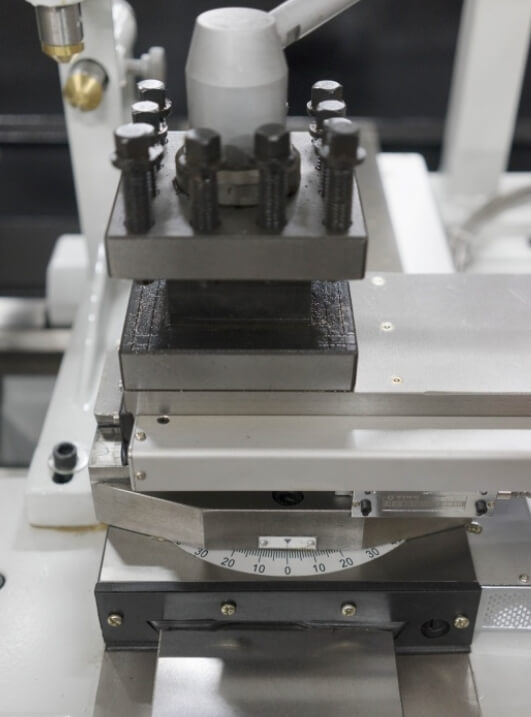

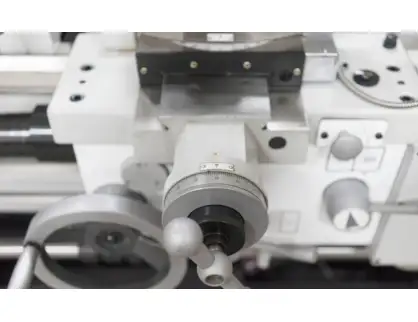

- Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов.
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.

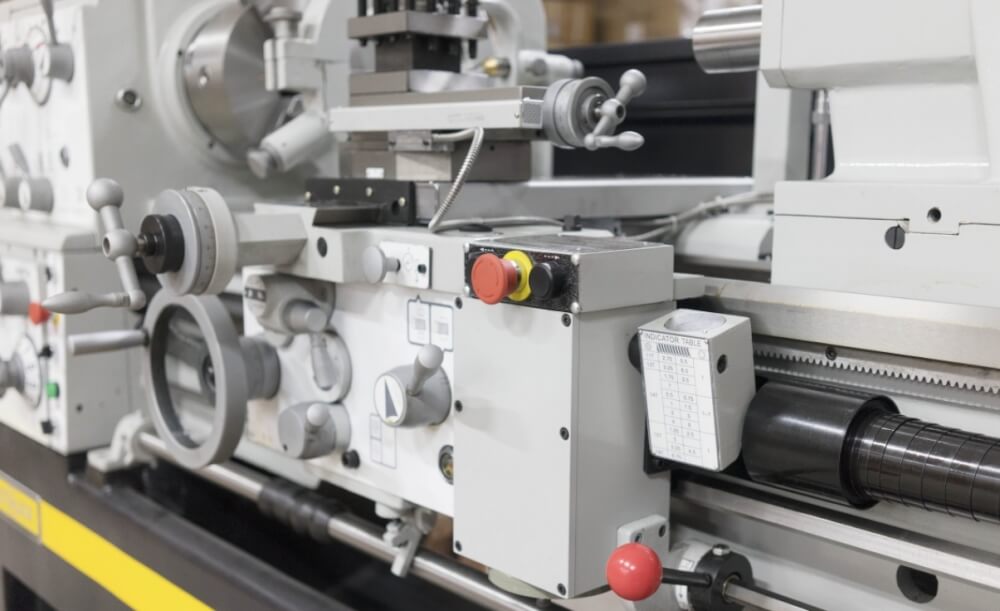

- Автоматическая продольная и поперечная подача

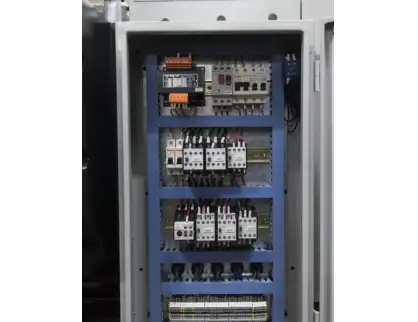

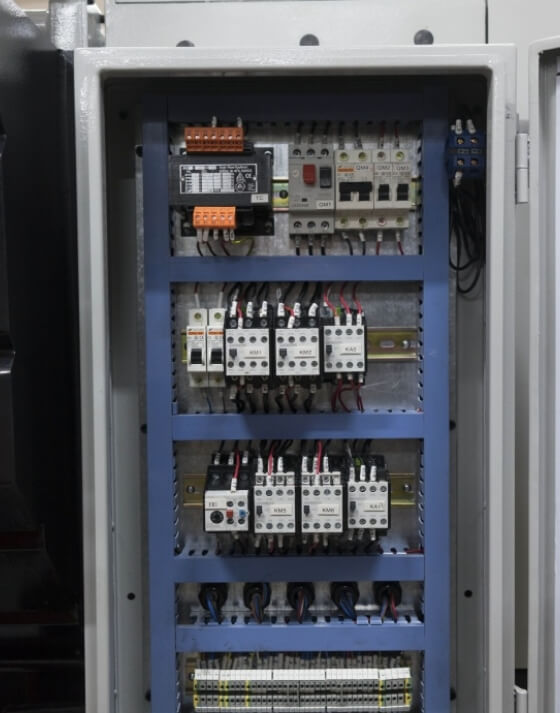

- Электрокомпоненты Siemens
Основные технические характеристики:
|
Модель |
C6246E/1000 |
|
Диаметр обработки над станиной, мм |
460 |
|
Диаметр обработки над суппортом, мм |
270 |
|
Длина выемки (ГАП), мм |
165 |
|
Расстояние между центрами, мм |
1000 |
|
Расстояние между направляющими, мм |
300 |
|
Диаметр обработки над выемкой (ГАП), мм |
690 |
|
Диаметр отверстия шпинделя, мм |
80 |
|
Диапазон частот вращения |
12 |
|
Частота вращения шпинделя, об/мин |
25—1700 |
|
Предел продольных рабочих подач, 42 мм/об |
0.031—1,7 |
|
Предел поперечных рабочих подач, 42 мм/об |
0.014—0.784 |
|
Метрическая резьба,41 |
0,1-14 мм |
|
Дюймовая резьба,60 |
2-112 TPI |
|
Модульная резьба,34 |
0,1-7 MP |
|
Диаметральная резьба,50 |
4-112 DP |
|
Торец шпинделя |
D1-8 |
|
Внутренний конус шпинделя |
MT7 |
|
Перемещение поперечного суппорта, мм |
285 |
|
Сечение резцов, мм |
25х25 |
|
Перемещение продольного суппорта, мм |
128 |
|
Мощность главного привода, кВт |
5,5 |
|

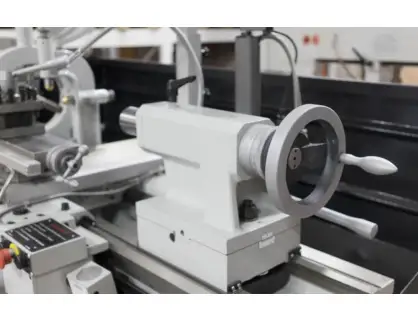

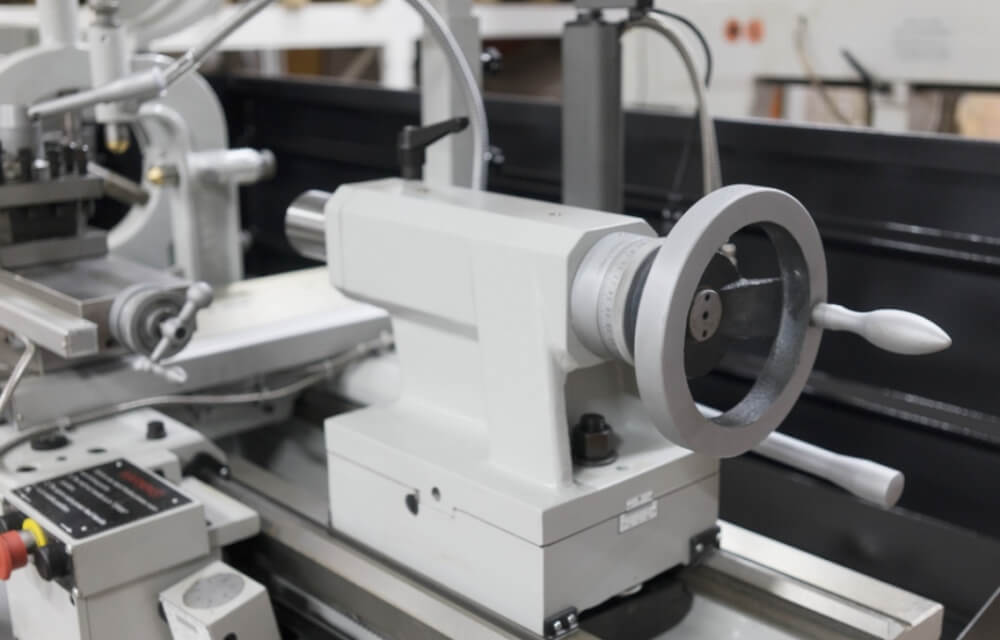

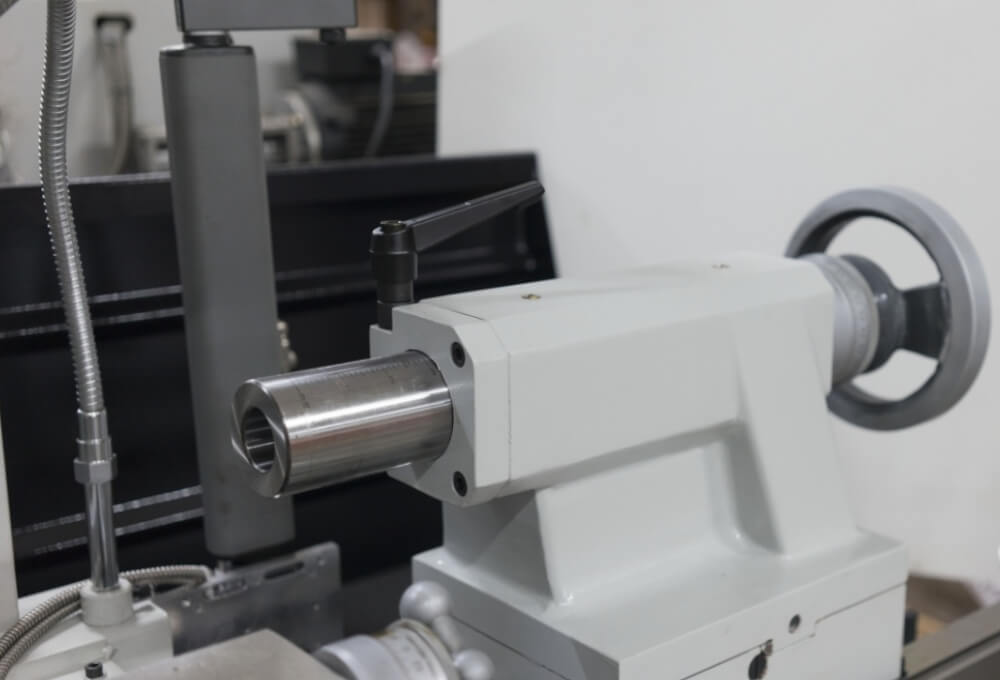

Диаметр пиноли задней бабки, мм |
60 |
|
Ход пиноли задней бабки, мм |
130 |
|
Конус пиноли задней бабки |
MT4 |
|
Мощность насоса охлаждения, кВт |
0,13 |
|
Масса станка (нетто/брутто), кг |
1645/1910 |
|
Габариты станка, мм |
2200×1080×1370 |
Подготовка фундамента
Для установки станка необходим бетонный фундамент толщиной не менее 200 мм или покрытие, способное выдерживать нагрузку исходя из расчета до 800 кг/м².
Возможна установка на виброопоры.
