Вальцовочные станки

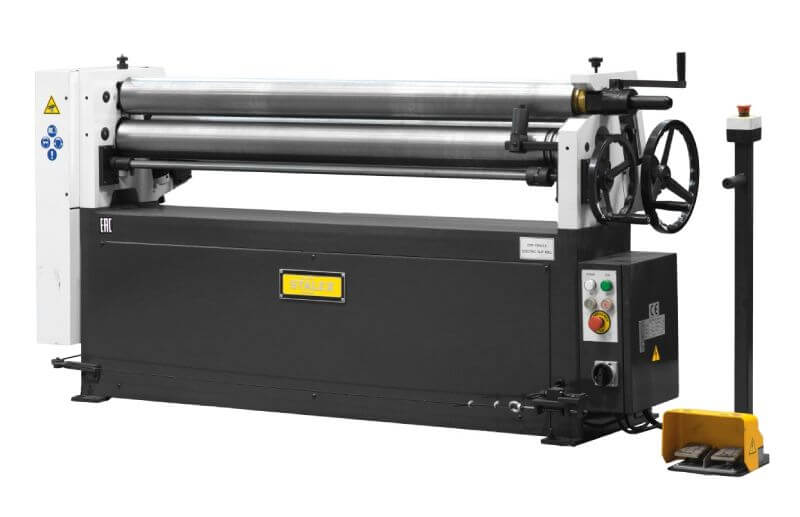

Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)

STALEX_LOGO
Артикул товара:
391107
942 840
i

Нашли дешевле?

942 840 ₽

Доставим
Подробнее
В корзину
Доставка
Транспортной компанией
Наличие
Центральный склад
В наличии: 2 шт.

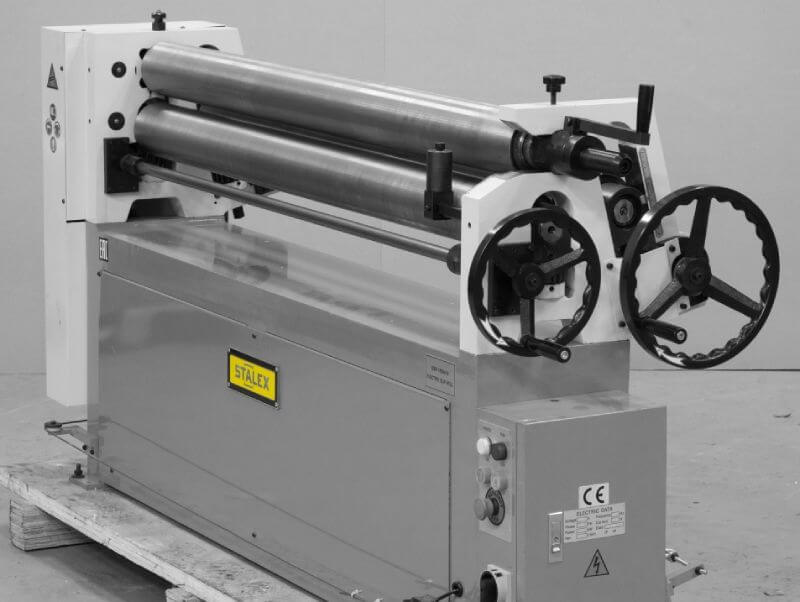

Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)
Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)
Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)
Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)
Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)
Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)
Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)
Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)
Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)
Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107)

Характеристики

Привод : электромеханический

Рабочая длина, мм : 2020

Максимальная толщина листа, мм : 3

Диаметр вала, мм : 127

Габариты (ДхШхВ) : 2700*870*1300

Масса, кг : 1100

Мощность, кВт : 3

Полный список характеристик

STALEX_LOGO
Артикул товара:
391107

Нашли дешевле?

942 840 ₽

Доставим
Подробнее
В корзину
Доставка
Транспортной компанией
Наличие
Центральный склад
В наличии: 2 шт.

Получите индивидуальное коммерческое предложение

Подберем оборудование под ваши задачи. Большой опыт работы с бюджетными организациями. Официальный авторизованный дилер завода.

Вам может понадобиться

Рольганги-роликовые опоры (6)

Показать ещё
Характеристики
Характеристики товара
Привод
электромеханический
Рабочая длина, мм
2020
Максимальная толщина листа, мм
3
Диаметр вала, мм
127
Габариты (ДхШхВ)
2700*870*1300
Масса, кг
1100
Мощность, кВт
3

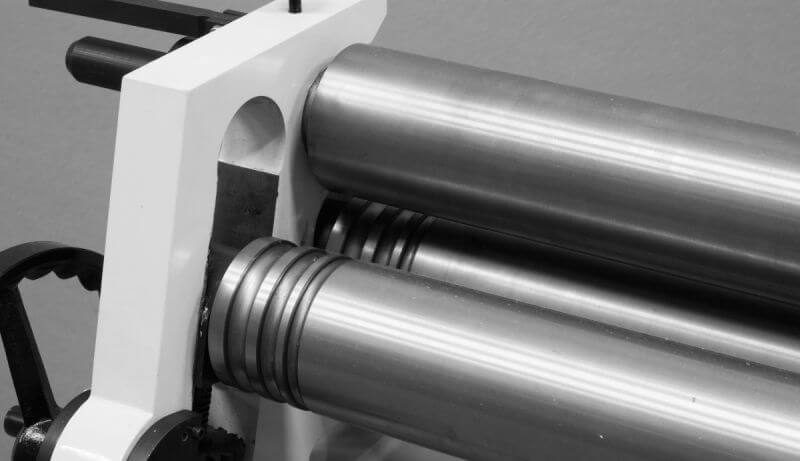

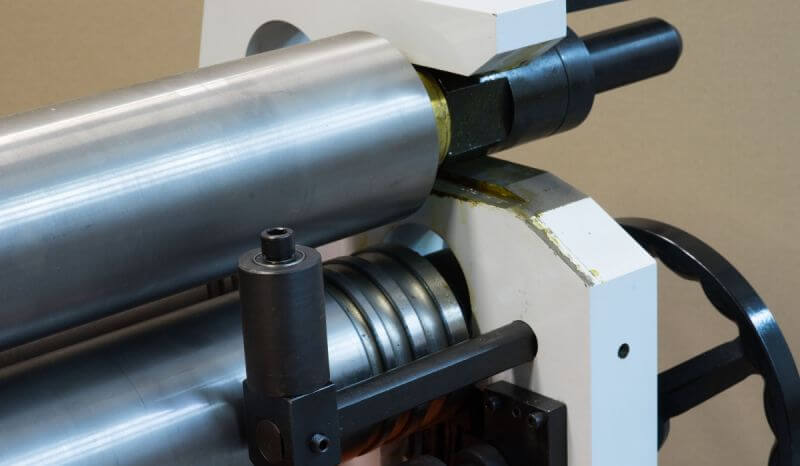

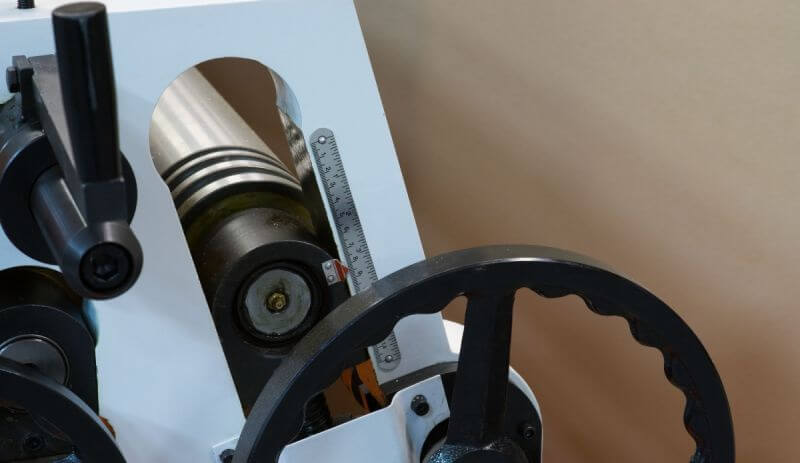

Проточки для гибки колец
Станок оснащен специальной проточкой, которая позволяет выполнять точную гибку металла и получать кольца с равномерной толщиной по всей окружности. Это особенно важно при изготовлении колец для подшипников, уплотнений и других деталей.
Простое управление
Интуитивно понятная панель управления вальцовочного электромеханического станка облегчает работу оператора.
Ножное управление
Ножная педаль позволяет оператору направлять и удерживать заготовку двумя руками, что повышает качество и точность.
Высокое качество
Полированные стальные вальцы не повреждают поверхность обрабатываемой заготовки, гарантируя высокое качество.
Комплектация
Станок в сборе
Выносной пульт управления
Инструкция
Описание

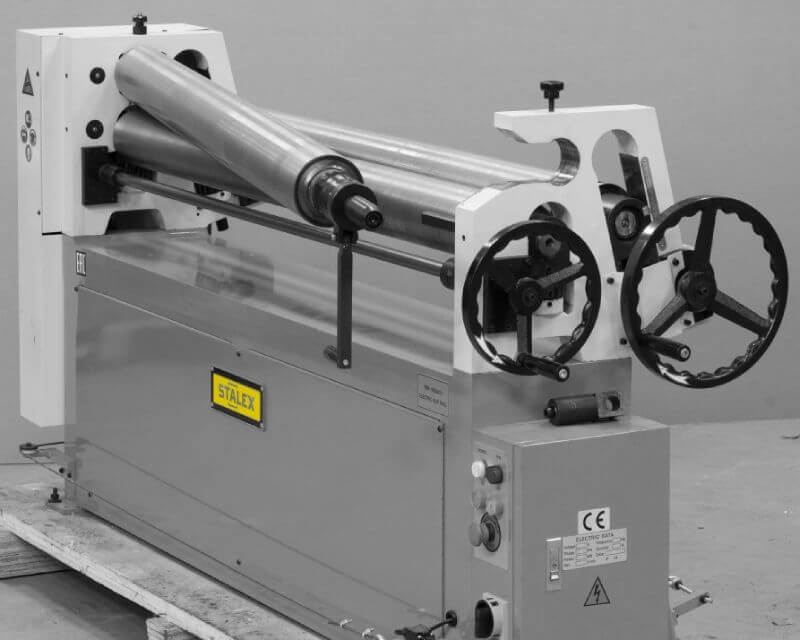

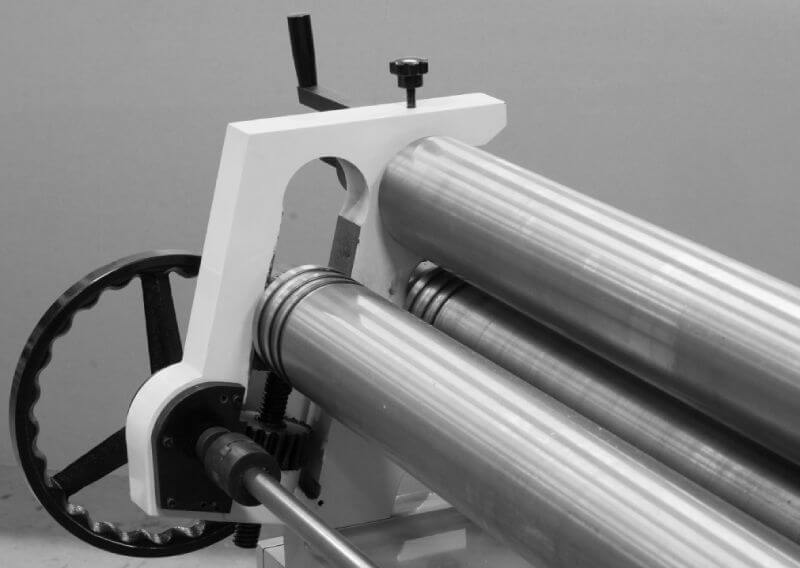

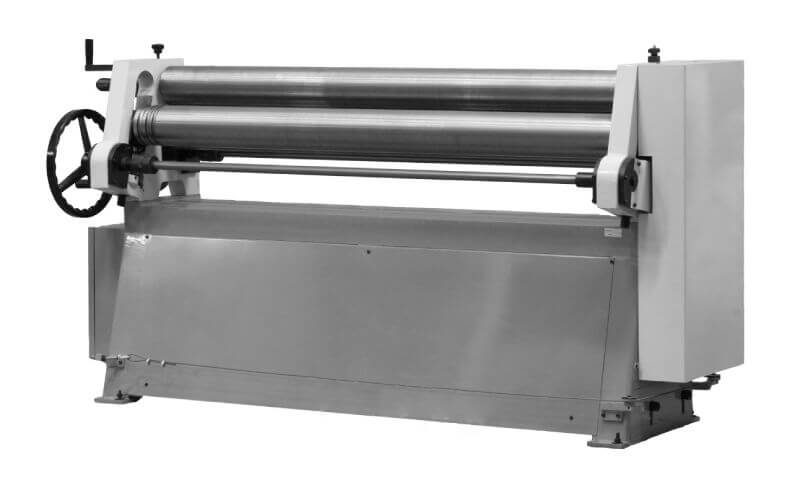

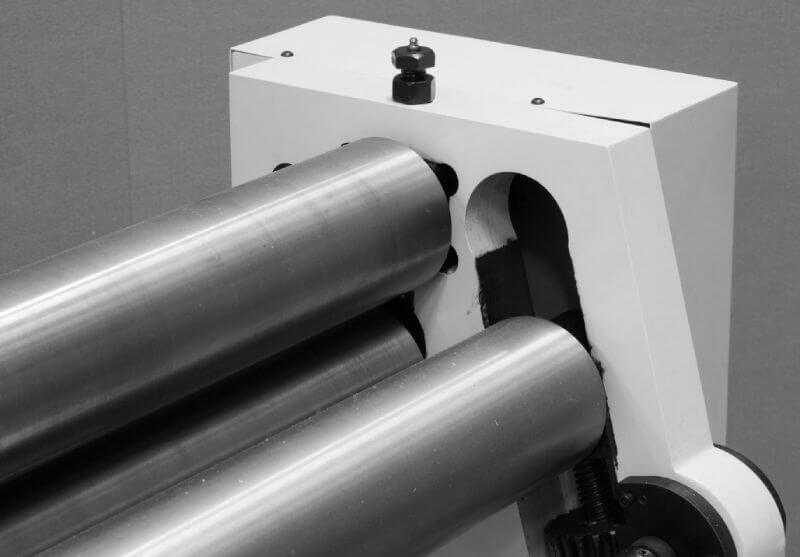

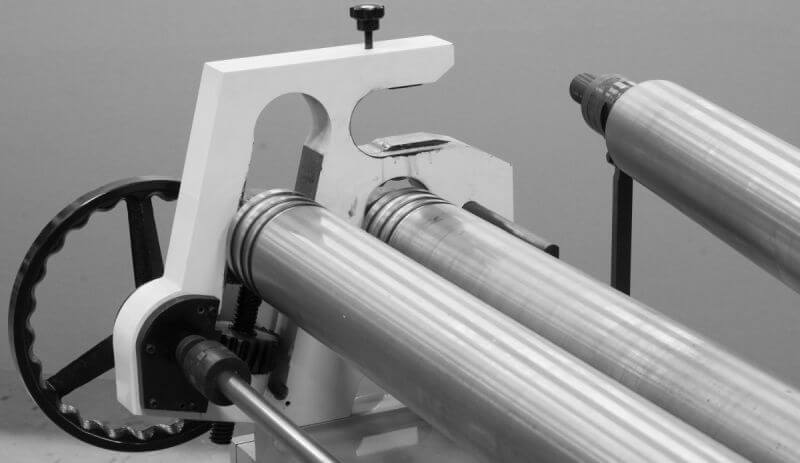

Станок вальцовочный электромеханический STALEX ESR-2020х3.0 (391107) предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.



Наименование

Stalex ESR-2020x3.5

Артикул

391107

Макс. толщина вальцовки

(низкоуглеродистая сталь, σs ≤245 МПа)

3,5мм

Твердость валов

до 45 HRC

Макс. ширина вальцовки

2020мм

Диаметр вальца

127мм

Скорость вращения валов

6,4 об/мин

Мощность двигателя

3,0 кВт

Габаритные размеры

2700х870х1300

Масса нетто/брутто

1100/1200 кг



*Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более макс. толщины вальцовки (мм).

*Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 3,5мм - составит не менее 160 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины).

При работе с толщиной металла (нержавеющая сталь) 2,0мм – максимально возможный мин. Ø обечайки может составлять 170мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины).



Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой.

Следует иметь ввиду, что существует минимальная толщина листа с которой может работать машина. Приближенно можно считать, что это 1/3 максимальной толщины. Это связано с тем, что минимально возможный диаметр изделия зависит не только от диаметра валков, но и от упругих свойств материала, и может быть точно определен только пробной прокаткой. В общем случае, чем тоньше и жестче материал, тем больше минимально возможный радиус изделия. Минимальной будет толщина, при которой после обработки листа в нем не образуется, достаточных для формирования готового изделия, остаточных деформаций.

1.) Производитель может без уведомления дилера менять комплектацию, технические, визуальные параметры товара и место его производства. 2.) Продавец снимает с себя ответственность за полную совместимость в случаях самостоятельного подбора клиентом запасных частей для изделия.
