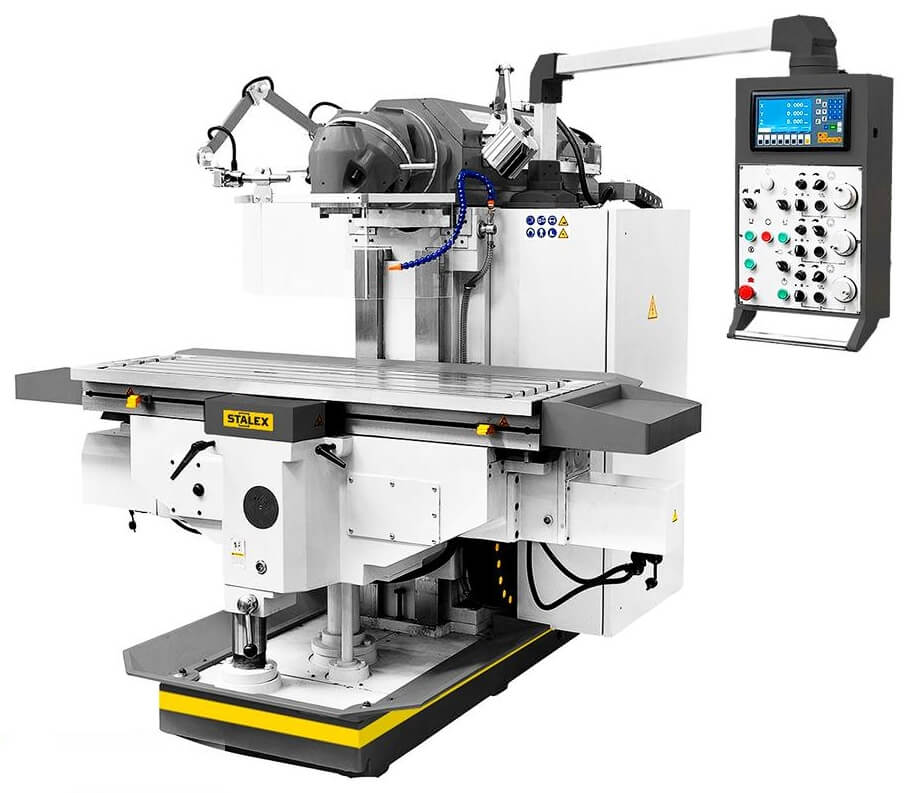

Станок фрезерно-широкоуниверсальный STALEX MUF2000 Servo
Характеристики
Напряжение питания, В : 380
Макс. диаметр торцевой фрезы, мм : 150
Макс. диаметр концевой фрезы, мм : 40
Частота вращения шпинделя, об/мин : 30-2050
Количество скоростей : 27
Перемещение стола по оси X/Y/Z : 1400x700x500 мм
Конус шпинделя : ISO50
Расстояние шпиндель-стол : 50-550 мм
Станок фрезерно-широкоуниверсальный STALEX MUF2000 Servo предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
Особенности:
- Широкоуниверсальный фрезерный станок для тяжелых работ
- ШВП по осям X/Y
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Автоматическая подача и ускоренное перемещение стола по 3м координатам
- Цифровая индикация по осям X/Y/Z
- Серводвигатели перемещения по осям X/Y
- Эл.двигатель подъема стола
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Централизованная смазка по осям X/Y
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider electric
Технические характеристики:
|
Модель |
MUF2000 Servo |
|
Напряжение |
380 В |
|
Макс. диаметр торцевой фрезы |
150 мм |
|
Макс. диаметр концевой фрезы |
40 мм |
|
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя,27 |
30-2050 об/мин |
|
Конус шпинделя |
ISO50; 7:24 |
|
Перемещение консоли |
500 мм |
|
Диапазон наклона головки |
±360⁰ |
|
Расстояние шпиндель-стол |
50-550 мм |
|
Расстояние ось шпинделя-консоль |
45-745 мм |
|
ФРЕЗЕРНЫЙ СТОЛ |
|
|
Размеры стола |
2000х500 мм |
|
Перемещение стола по оси XхYхZ |
1400x700x500 мм |
|
Автоматическое перемещение по осям X/Y, (плавно) |
10-1000 мм/мин |
|
Автоматическое перемещение по оси Z, (плавно) |
5-500 мм/мин |
|
Ускоренное перемещение по осям X/Y/Z, (плавно) |
2200/2200/1100 мм/мин |
|
Макс. крутящий момент сервомоторов X/Y |
18Nm |
|
Макс. крутящий момент сервомотора ось Z |
27Nm с тормозом |
|
Мощность сервомоторов по осям X/Y |
1,5 кВт |
|
Мощность насоса СОЖ |
0,9 кВт |
|
Объем потока СОЖ |
25 л/мин |
|
Макс. нагрузка на стол |
1800 кг |
|
Т-образный паз/расстояние, 5 |
18 мм / 80 мм |
|
Мощность двигателя(горизонт/верт) |
7,5 кВт |
|
Габаритные размеры(ДхШхВ) |
2625х2860х2100 мм |
|
Масса нетто/брутто |
4500 кг |
Подготовка фундамента
Для установки станка необходим ровный бетонный фундамент толщиной 500 мм
